Atšķirība starp atvienošanas slēdžiem un slēdžiem

Strāvas slēdžiir aizsargājošas elektriskās ierīces, kas var pārtraukt bojājuma strāvu; kamēratvienojot slēdžusir izolējošas elektriskās ierīces, kas var nodrošināt tikai redzamu atvienošanas punktu un kuras nevar darbināt zem slodzes.

I. Dažādas pamatfunkcijas

1. Strāvas slēdzis
Pamatfunkcija: aizsardzības un darbības ierīce.

Normāla slodzes strāvas pārslēgšana.

Taustiņš: Automātiska un ātra bojājuma strāvas pārtraukšana (piemēram, īssavienojums).

2. Atvienošanas slēdzis
Pamatfunkcija: izolācijas un drošības ierīce.

Galvenokārt izmanto iekārtu apkopei, radot skaidru fizisko atvienošanas spraugu, kad ķēdē nav strāvas, nodrošinot personāla drošību.

II. Dizaina struktūra un ekspluatācijas raksturlielumi

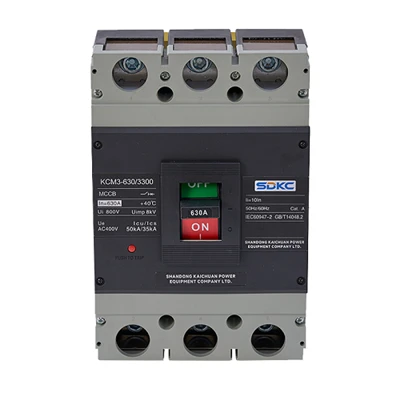

1. Strāvas slēdzis
Pamatstruktūra:Aprīkots ar sarežģītu un jaudīgu loka{0}}dzēšanas ierīci lielas strāvas radītu loku drošai dzēšanai.

Darbības īpašības:Var darbināt zem slodzes/bojājuma strāvas.

Ātra darbība, var vadīt elektriski/automātiski.

Izmanto biežai darbībai un aizsardzības atvienošanai.

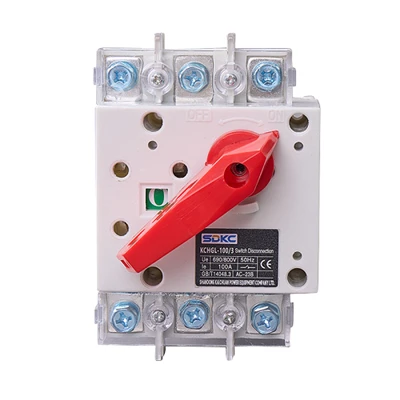

2. Atvienošanas slēdzis
Pamatstruktūra:Nav loka{0}}dzēšanas ierīces. Vienkārša struktūra; galvenais mērķis ir nodrošināt skaidri redzamu fizisko pārtraukumu pēc paklupšanas.

Darbības īpašības:

Darbība zem slodzes ir stingri aizliegta! Darbība ir atļauta tikai pēc tam, kad ķēde ir atvienota ar ķēdes pārtraucēju.

Lēns darbības ātrums, galvenokārt manuāls vai elektrisks.

Izmanto tikai statusa pārslēgšanai iekārtas apkopes laikā.

III. Lietojumprogrammu scenāriji

1. Strāvas slēdzis
Izmanto parasto barošanas ķēžu atvēršanai un aizvēršanai un automātiskai bojājumu aizsardzībai.

Piemēri ir ienākošo/izejošo līniju slēdži sadales skapjos, motora aizsardzības slēdži utt.

2. Atvienojiet slēdzi
Apkopes laikā izolē strāvas padevi, nodrošinot drošus darba apstākļus.

Parasti izmanto pirms un pēc slēdžiem, lai panāktu dubultu izolāciju; vai līniju segmentēšanai (piemēram, augstsprieguma{0}}pārvades līnijām).

Strāvas pārtraucējs ir atbildīgs par strāvas pārtraukšanu; atvienošanas slēdzis ir atbildīgs par redzama izolācijas punkta nodrošināšanu, ja nav strāvas, nodrošinot personas drošību. Abiem jābūt stingri saskaņotiem un jādarbojas secīgi.
