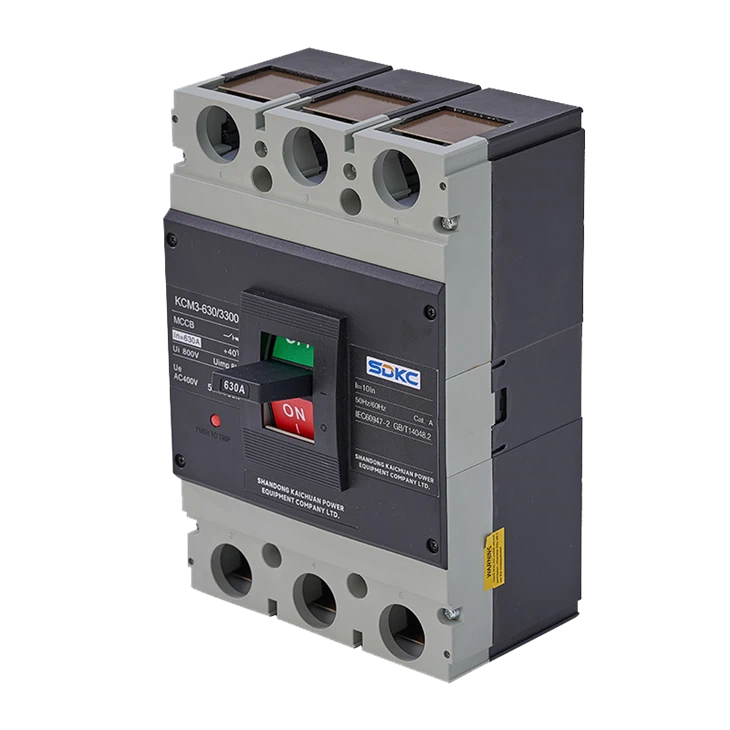

3p veidots korpusa ķēdes pārtraucējs
Apraksts
Tehniskie parametri
ProduktiIevads
Mūsu veidotajā korpusa ķēdes pārtraucējs integrē augstu uzticamību, precīzu aizsardzību un elastīgu adaptāciju. Izmantojot starptautiski vadošo tehnoloģiju, tas garantē enerģijas sadales drošību rūpniecības, celtniecības, jaunas enerģijas un citās jomās. Tam ir mazāks izmērs, spēcīgāka aizsardzība, labāk izprot jūsu elektrības drošības vajadzības un nodrošina augstas kvalitātes ķēdes pārtraucējus.
Produkta instrukcijas lietošanai
A. apvalks: izgatavots no videi draudzīgas plastmasas, tam ir laba izolācijas veiktspēja un mehāniskā izturība, var efektīvi izolēt iekšējās vadošās daļas no ārējās vides, neļaut elektriskajam triecienam un putekļiem, mitrumam utt. Ieejot un nodrošināt ķēdes pārtraucēja drošu un uzticamu darbību.
B. Kontaktu sistēma: tā sastāv no statiskiem kontaktiem un kustīgiem kontaktiem, kas parasti ir izgatavoti no sudraba sakausējuma un citiem materiāliem, lai samazinātu kontakta pretestību, uzlabotu vadītspēju un loka pretestību. Parastā darbībā kontakti uztur labu kontaktu, lai nodrošinātu vienmērīgu strāvas pāreju; Vainas gadījumā viņi var ātri atvienot ķēdi un nogriezt strāvu.
C. ARC DEGINGING SISTĒMA: Tiek pieņemta loka izūdeņošanas kameras struktūra, un loka dzēšanas režģi, loka dzēšanas apvalki un citi komponenti tiek izmantoti, lai loka ievestu loka dzēšanas kamerā. Loku ātri nodzēš, stiepjoties, dzesējot un citas metodes, lai neļautu loka nepārtraukti sadedzināt, izraisot kontakta eroziju un starpfāzes īssavienojumu.
D. Darbības mehānisms: tas ietver manuālu darbības mehānismu un elektrisko darbības mehānismu. Manuālais darbības mehānisms veic aizvēršanas un atvēršanas operācijas caur rokturi, kas ir vienkāršs un intuitīvs; Elektriskais darbības mehānisms var realizēt tālvadības pulti, kas ir ērti lietošanai centralizētos kontroles gadījumos, un parasti to veido motori, elektromagnēti un citi komponenti. (Lietotāja izvēles)
E. RELEASE: Tas ir veidotās korpusa ķēdes pārtraucēja serdes aizsardzības sastāvdaļa, galvenokārt iekļaujot termisko magnētisko izdalīšanos un elektronisko izdalīšanos.
Termiskā magnētiskā izdalīšanās izmanto bimetāla sloksnes termisko deformāciju un elektromagnētiskā spēka principu, lai attiecīgi sasniegtu pārslodzes aizsardzību un īssavienojuma aizsardzību; Elektroniskā atbrīvošana uzrauga un apstrādā strāvu, spriegumu un citus signālus caur elektroniskām shēmām, un tai ir precīzākas aizsardzības īpašības un vairākas aizsardzības funkcijas.
Produkta struktūras diagramma
Tehniskie parametri
|
Poļu skaits |
3P |
|
Novērtēta strāva (A) |
63A,100A,125A,160A,225A,250A,400A,630A, 800A,1000A,1250A. |
|
Novērtēts darba spriegums UE (V): |
400-690 volti |
|
Fpieprasījuma: |
~ 50 /60 Hz |
|
Nominālais izolācijas spriegums: |
1600 volti |
|
Nominālā pārrāvuma spēja (KA): |
36 ~ 100KA |
|
Apkārtējās vides temperatūra: |
-20 grāds ~ +60 grāds |
|
Instalācijas metode: |
Vertikāls, horizontāls |
|
Mehāniskā dzīve: |
20 000 reizes |
|
Elektriskā dzīve: |
20 000 reizes |
Uzstādīšanas piesardzības pasākumi
1. Pirms 3P veidotā korpusa ķēdes pārtraucēja uzstādīšanas noteikti nogrieziet barošanas avotu, lai nodrošinātu drošu darbību. Pārbaudiet, vai uzstādīšanas vide atbilst produkta noteiktajām temperatūras, mitruma un augstuma prasībām. Izvairieties no uzstādīšanas vietās ar viegli uzliesmojošām un sprādzienbīstamām gāzēm, spēcīgām kodīgām vielām vai smagām vibrācijām.
2. Saskaņā ar instalēšanas vietu un vadu prasībām atlasiet atbilstošo uzstādīšanas metodi (vertikāli vai horizontāli). Izmantojiet atbalsta instalācijas piederumus, lai stingri nostiprinātu veidotās korpusa ķēdes pārtraucēju uz montāžas plāksnes, lai nodrošinātu stingru uzstādīšanu un izvairītos no atslābināšanas, kas ietekmē veiktspēju.
3. Pievienojot vadus, pārliecinieties, vai stieples specifikācijas atbilst 3P veidotā korpusa ķēdes pārtraucēja nominālajai strāvai, un stieples savienojumi ir stingri un ar labu saskari, lai izvairītos no virtuālo savienojumu izraisītu sildīšanu. Tajā pašā laikā pievērsiet uzmanību pareizajai elektroinstalācijas fāzu secībai un ievērojiet atbilstošās elektriskās specifikācijas.
FAQ
J: Kāda ir atšķirība starp 3p veidotajiem apvalka ķēdes pārtraucējiem un 4P?
A: 3p veidotās korpusa ķēdes pārtraucējus galvenokārt izmanto trīsfāžu trīs vadu ķēdēs un vienlaikus var kontrolēt trīs dzīvus vadus (L1, L2, L3), kas piemēroti līdzsvarotām slodzēm, piemēram Trīsfāžu barošanas avots un neitrāls vads vienlaikus. To bieži izmanto enerģijas sadales sistēmās ar neitrāliem vadiem vai scenārijiem, kur jānovērš patoloģiska neitrāla stiepļu strāva.
J: Kādi ir piesardzības pasākumi 3P veidotu korpusa ķēdes pārtraukumiem?
A: Ja vadu 3P veidotās korpusa ķēdes pārtraucējus, jāpievērš uzmanība: 1. Fāzes secības savienojums: Stingri savienojiet trīsfāzu dzīvos vadus atbilstoši atzīmēm (L1, L2, L3), lai nodrošinātu pareizu fāzes secību, pretējā gadījumā tas var izraisīt trīsfāzu motora reversu.
2. Elektroinstalācijas metode: savienojumam var izmantot vara vadus vai vara joslas. Vadu šķērsgriezuma laukumam jāatbilst nominālajai strāvai, lai nodrošinātu labu kontaktu un izvairītos no sildīšanas, ko izraisa pārmērīga kontakta pretestība.
J: Kādi ir iemesli nekonsekventai 3P veidotā korpusa ķēdes pārtraucēja trīs fāžu paklupšanai?
A: Bieži sastopami iemesli ir: 1. Pārbaudes mehānisma kļūme: Tādas daļas kā viena pola slīdēšanas atspere un slēdzene tiek nēsāti vai iestrēguši, kā rezultātā notiek aizkavēta vai nav darbība. Ir nepieciešams pārbaudīt un nomainīt bojātās detaļas.
2. Slikts kontaktu kontakts: kontaktu oksidēšana, ablācija vai vaļīga vadu vadīšana noteiktā fāzē šajā fāzē izraisa patoloģisku strāvu, izraisot nekonsekventas aizsardzības darbības. Ir nepieciešams notīrīt kontaktus, pievelciet elektroinstalāciju vai nomainīt kontaktus.
J: Kādus produktu testus jūs veicat uz veidotiem korpusa ķēdes pārtraucējiem pirms aiziešanas no rūpnīcas?
A: Elektriskās veiktspējas pārbaude, mehāniskās veiktspējas pārbaude, izskata pārbaude, temperatūras paaugstināšanās pārbaude utt.
J: Kā jūs iesaiņojat veidotos korpusa ķēdes pārtraucējus?
A: Mēs izmantojam kartona iepakojumu, kartona kastes iepakojumu un koka kastes iepakojumu (visi atbilst starptautiskajiem eksporta standartiem).
J: Kādi ir jūsu maksājuma noteikumi?
A: Mēs atbalstām maksājumus.
Apmeklējiet mūsu SDKC Circuit Breaker ražošanas darbnīcu
Mēs varam ātri pielāgot ražošanas plānus un procesa parametrus atbilstoši dažādām klientu vajadzībām, realizēt mazu partiju un vairāku šķirņu pielāgotu ražošanu un apmierināt tirgus daudzveidīgās vajadzības. Mēs pieņemam uzlabotus ražošanas procesus un automatizētas ražošanas līnijas, lai nodrošinātu produktu konsekvenci un uzticamību. Sākot ar izejvielu iegādi, ražošanas procesa kontroli līdz gatava produkta pārbaudei, mēs ieviešam stingru kvalitātes pārbaudi un uzraudzību, lai pārliecinātos, ka katrs ķēdes pārtraucējs atbilst standartiem.
